Точные измерения всех размеров

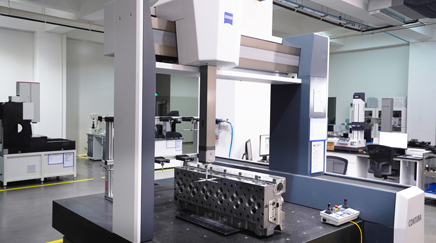

CONTURA -высокоточная измерительная машина последнего поколения Zeiss (ZEISS). Высококачественные приборы Zeiss обеспечивают стабильность измерительной платформы, при этом вместе с точными результатами измерений также предоставляют возможность для повышения качества продукции.

Трехкоординатный станок Zeiss (ZEISS) позволяет выполнить контроль головки цилиндра, картера коленчатого вала компрессора, коленчатого вала, шатуна, головки цилиндра, корпуса нагнетателя, картера редуктора, деталей коробки передач и других деталей и кривых поверхностей с высокой точностью геометрических размеров.

Точный контроль ключевых размеров

Прибор для контроля округлости Marr MMQ400-2 оснащён автоматической системой щупов T7W с высокоточными шарикоподшипниками и мерным валом – результаты измерений достоверны и надёжны.

Может выполнять контроль округлости, эллиптичности, линейности, волнистости, соосности, вертикальности, параллельности, плоскостности и других параметров поршней двигателя, поршней компрессора, шатунов, коленчатых валов, поршневых штоков, форсунок, пары нагнетательного клапана, плунжерной пары, коленчатого вала компрессора, нагнетателя и др.

проверка деталей на шероховатость и габаритные

Настольное устройство для определения шероховатости Jenoptik 812AC-500 имеет высокоточный блок привода и привод, цифровую систему передачи сигналов, высокоточную приводную коробку и комбинацию датчиков Nanoscan Ⅱ. Его можно использовать для комплексного измерения шероховатости и контуров, оно обладает отличной точностью измерений.

Позволяет выполнять контроль гильзы цилиндров, блока цилиндров и гильзы цилиндров компрессора, поршневого штока, форсунки, пары нагнетательного клапана, коленчатого вала компрессора, деталей нагнетателя и деталей газораспределительного механизма.

Прецизионное измерение внешних размеров и сложных погрешностей формы

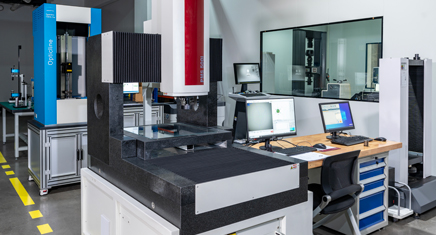

Многосенсорная оптическая измерительная машина Schneider PMS500i оснащена прецизионным гранитным столом, стационарным порталом и объективом с автоматической фокусировкой. Точность измерения достигает 1,5 + (L/200) мкм. Оборудование позволяет проводить высокоточную и всестороннюю оценку как внутренних и внешних размеров, так и сложных отклонений формы изделий. данная машина обеспечивает жёсткий контроль качества узлов сцепления, турбокомпрессоров и основных деталей двигателя, гарантируя полное соответствие каждого изделия исходным конструкторским требованиям.

Оборудование применяется для контроля следующих изделий:

усилительные пластины сцепления, ведомые диски сцепления, передние и задние демпферные диски сцепления, уплотнительные кольца турбокомпрессора, направляющие втулки, уплотнения валов, уплотнительные кольца O-типа и др.

Прецизионное измерение критически важных вращающихся деталей

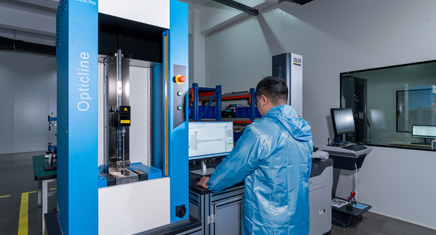

Оптическая система измерения валов Jenoptik CS614 pro специально разработана для сложных валов и обеспечивает высокую точность измерений и отличную повторяемость (точность диаметра – до 0,5 мкм, точность длины – до 2,5 мкм). Система позволяет проводить высокоточный контроль роторных валов турбокомпрессоров, коленчатых валов компрессоров, распределительных валов и других ответственных вращающихся деталей по таким параметрам, как диаметр, длина, круглость, биение, цилиндричность и резьба. Благодаря строгому процессному контролю обеспечиваются оптимальные динамические характеристики балансировки быстро вращающихся валов, что повышает эффективность и срок службы турбокомпрессорных систем и компрессоров CREATEK.

Оборудование применяется для контроля:

коленчатые валы компрессоров, роторы турбокомпрессоров, рабочие колёса турбокомпрессоров и др.

Контроль химического состава материалов

Спектрометр ARTUS 8 (Великобритания) предназначен для спектрального анализа металлических материалов: стали, чугуна, титановых и медных сплавов. На основе спектральной чувствительности веществ прибор позволяет быстро определять химический состав и относительное содержание элементов. Принцип работы: возбуждение дуговым разрядом поверхности образца (в среде аргона чистотой не менее 99 %) и анализ характеристических спектральных линий различных элементов для качественного и количественного определения химического состава, обеспечивая точное измерение содержания элементов.

Оборудование применяется для контроля:

колёсные болты, гайки, пальцы, пружинные штифты, коленчатые валы, блоки цилиндров, шестерни, поршни и поршневые пальцы и др.

Металлографический контроль материалов

Металлографический микроскоп ZEISS AxiLab A1 предназначен для анализа микроструктуры металлов и оценки размера зёрен. Он позволяет чётко визуализировать микроструктуру материалов, включая фазовый состав, границы зёрен, неметаллические включения и кристаллические дефекты (например, дислокации) – с оценкой их количества, формы, размеров, распределения, ориентации и пространственного расположения. Металлографический контроль базируется на принципах количественной металлографии, устанавливая количественные взаимосвязи между составом, структурой и свойствами сплавов. Данный подход не только повышает точность, но и ускоряет проведение контроля.

Оборудование применяется для контроля:

болты, гайки, пальцы, поршневые пальцы, блоки цилиндров, корпуса турбокомпрессоров, сёдла клапанов, направляющие втулки клапанов и др.

Испытания механических свойств материалов

Универсальная испытательная машина MTS E45 305 предназначена для оценки механических свойств материалов. Она позволяет прикладывать нагрузки на растяжение, сжатие, изгиб и сдвиг с точным измерением таких параметров, как предел прочности, модуль упругости, относительное удлинение и другие ключевые характеристики, обеспечивая всестороннюю оценку физико-механических свойств материалов.

Оборудование применяется для контроля:

колёсные болты, болты шатунов, а также различных пластиковых, резиновых и металлических материалов.

Измерение твёрдости материалов

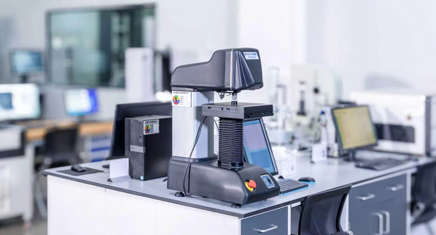

Микро-виккерс твёрдомер INNOVATEST FALCON 500 (Нидерланды) поддерживает методы Виккерса, Роквелла, Бринелля, Кнуппа и универсальный метод. Принцип работы: приложение заданной нагрузки к образцу с образованием микроотпечатка, затем измерение диагонали отпечатка для точного расчёта значения твёрдости. Прибор особенно подходит для мелких деталей, тонких лент и поверхностных покрытий, где требуется минимальный размер отпечатка и высочайшая точность. Широко применяется для микроанализа твёрдости и оценки глубины упрочнённого слоя после термической обработки, обладает высокой точностью и отличной повторяемостью результатов.

Оборудование применяется для контроля:

детали после термической обработки, включая поршневые пальцы, шкворни, клапаны и нажимные диски сцепления.
